Popis

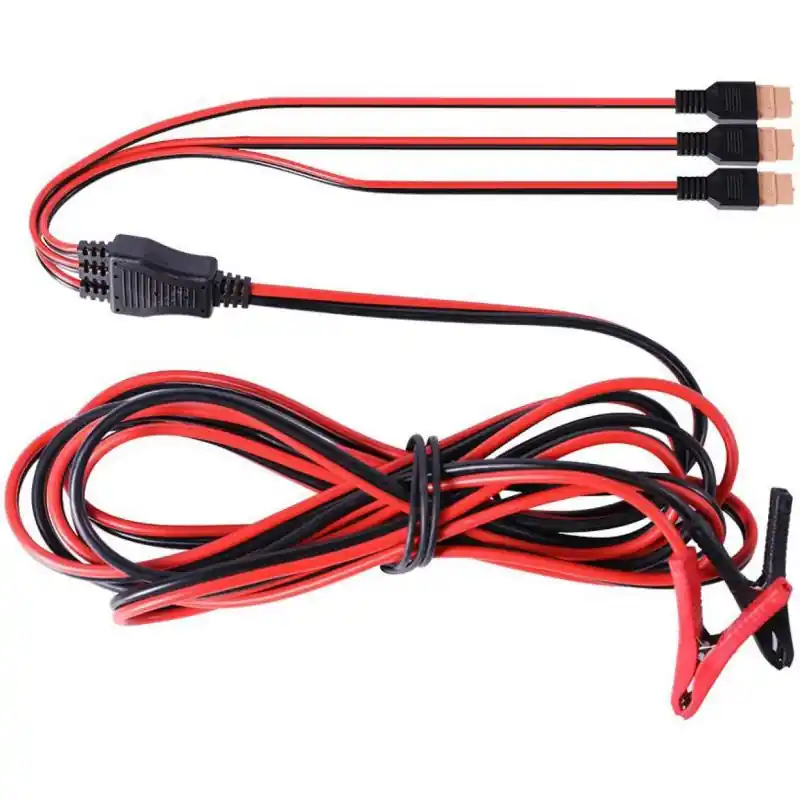

Paralelní propojovací kabel pro solární panely
Speciální paralelní propojovací kabel určený pro propojení dvou nebo tří solárních panelů a jejich PWM regulátorů do jednoho komplexního systému zajistí výrazně vyšší výkon sestavy a tím i vyšší hodnoty nabíjecího proudu.
- Kombinovat lze do jednoho celku
- dvě nebo tři sestavy solárních panelů s PWM regulátory Aroso 110Wp
- dvě nebo tři sestavy solárních panelů s PWM regulátory Aroso 220Wp
- dvě nebo tři sestavy solárních panelů s PWM regulátory Aroso 320Wp
- Technická data
- Materiál – PVC (vnější izolace) / měď (vodiče)
- Délka kabelu 554cm
- Celková hmotnost 1kg
- Barva vodičů černá a červená
- Specifikace vodičů 2x 6mm2 (délka 5m) / 2x 1.5mm2 (délka 54cm)
- Teplotní rozsah -40°C až +90°C
- Jmenovitý proud menší než 60A
- Stupeň krytí IP67
- Návod k použití
- Rozevřete solární panel.
- Ujistěte se, že všechny články solárního panelu jsou osvíceny slunečním zářením, ideálně kolmo ke slunečním paprskům. Dbejte, aby všechny solární panely v sestavě byly osvíceny ideálně slunečním svitem stejné intenzity (tzn. aby jeden panel nebyl na slunci a další ve stínu apod.).
- Uprostřed solárního panelu najděte nezapojenou koncovku pro kabel, připravte si rozšiřovací kabel z přiložené sady k solárnímu panelu.
- Připojte rozšiřovací kabel k této koncovce pomocí SAE konektoru.
- Koncovku XT60 připojte do vstupu PWM regulátoru pro solární panel (symbol solárního panelu).
- Další jeden nebo dva solární panely shodných parametrů propojte stejným způsobem se svými PWN regulátory.
- Paralelní propojovací kabel připojte do všech PWM regulátorů pomocí koncovek XT60 do výstupů pro akumulátor (symbol baterie).
- Připojte krokodýlové svorky na nabíjený akumulátor.
- Po ukončení nabíjení odpojte všechny kabely v opačném pořadí.
- Paralelní propojovací kabel
- systémové napětí, proud a výkon všech solárních panelů musí mít shodné hodnoty
- nelze propojovat různé typy solárních panelů, pouze shodné typy
- maximální celkový výkon systému je 1000W
- maximální proudová zatížitelnost systému je 60A
Technická data
20.209
Parametry
| Materiál | PVC (vnější izolace) / měď (vodiče) |
|---|---|
| Barva | černá a červená |
| Stupeň krytí | IP67 |
| Pracovní teplota | -40°C až +90°C |
| Vhodné pro tyto typy akumulátorů | kyselino-olověné / vápníkové / gelové / AGM se skelným rounem / Li-Pol / LiFePO4 / trakční |
| Délka napájecího kabelu | 554cm |
| Počet přípojek pro PWM regulátor | 3 |
| Počet připojitelných fotovoltaických panelů | 1 / 2 / 3 |
| Maximální výkon systému | 1000W |
| Svorky pro připojení akumulátoru | klešťové |
| Celková hmotnost | 1kg |
| Jmenovitý proud | menší než 60A |
| Specifikace vodičů | 2x 6mm2 (5m) / 2x 1.5mm2 (54cm) |
